一、产品概述

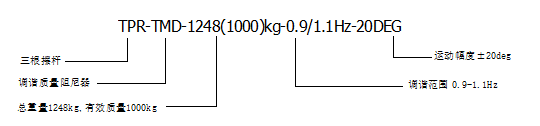

产品名称：三摆杆调谐质量电涡流阻尼器代号与规格：

材料：钢与铜  产地：湖南长沙

二、产品用途、性能和特点

产品用途：用于风电塔筒、电视塔等高层建筑结构水平方向的振动控制。

性能：控制频率范围 0.9-1.1Hz，有效振子质量 1000kg，允许摆动幅度±20deg。

特点：反应灵敏、吸振能力强；采用新型磁阻尼耗能技术，使用寿命长，耗能部件免维护。

三、 产品使用方法

1、 安装阻尼器到被控设备上指定位置；

2、 取出阻尼器外筒里面的卡销与木垫块；

3、 调试设备频率与阻尼比到合适的值；

4、 被控设备振动，阻尼器被动工作。四、产品调试方法

调试工具：千斤顶、木方、吊杆或者矩形管、吊带等

图 1 调试方案

  频率调试方法：如图 1，将两个千斤顶置于上顶面，吊带上端与吊杆相连、下端与质量块上的吊环相连；当需要减小摆杆长度时，吊带先初拉质量块、拧松摆杆上的螺母、千斤顶往上顶调节摆杆长度、拧好螺母松掉千斤顶、；当需要增长摆杆长度时，千斤顶先上顶、吊带初拉质量块、磁钢架向上旋转、拧松摆杆上螺母、千斤顶向下调节摆杆长度、拧好螺母撤千斤顶。

  电涡流阻尼调试方法：调节磁钢到铜板距离。

应用案例

  湖北天门风电场项目：采购方为湖南利德该塔筒为柔性塔筒，项目地位于位于湖北天门，该地区风速为典型的中低速地区。该塔高约为140m，为控制塔筒在二阶振动对塔筒的损害，该项目每一台风机在第四节塔筒处设置了一个三摆杆电涡流调谐质量阻尼器，一共十九台。
